ご利用時の注意

造形失敗時の対応について

イメージ画像1
  • 造形失敗時につきましては、必ず“VAT Cleaning”を実施してください。
  • VATからレジンを抜き、フィルムの状況の確認と清掃を実施してください。
※ VAT内のレジンに浮遊するカス等により、印刷不具合やフィルム・LCD損傷の危険があります。

レジン回収

イメージ画像2
  • VATからレジンを抜き取る際には必ずフィルターで濾してください。
  • 未使用のレジン(印刷を1度も実施していないもの)と使用済みのレジン(VATから回収したもの)は混ぜないようにしてください。
※ VAT内のレジンに浮遊するカス等により、印刷不具合やフィルム・LCD損傷の危険があります。

VATクリーニング

イメージ画像3-1
イメージ画像3-2
  • 丈夫な紙、布などをVATフィルムにしっかり接触するように浸してから、“VAT Cleaning”を実行します。
  • “VAT Cleaning”による露光終了後、浸した紙(布)の端を引っ張り、露光により固まったレジンを除去します。
イメージ画像3-3
  • VATフィルムにスクレイパーを当てて硬化したレジンを除去する行為は絶対にしないでください。
※ フィルムを高確率で破損します。 ※ フィルムの破損はレジン漏れによる重篤な不具合につながります。

VATの清掃

イメージ画像4-1
  • VAT本体を丸々液槽に漬け込むことは絶対にしないでください。
※ ネジのサビ等の問題の原因となります。
イメージ画像4-2
  • 清掃には95%以上のアルコールやIPA等をご使用ください。
※ ネジのサビ等の問題の原因となります。
イメージ画像4-3
  • 水気の除去の際は吸い取るようにキッチンペーパーや柔らかい布をあててください。
  • 強く擦るようなふき取り方は絶対にしないでください。
※ フィルムの破損、傷等の要因となります。
イメージ画像4-4
  • VATに硬化しているレジンが残っている場合、アルコールやIPA等を染みこませた紙(布)などでしばらく覆い、溶かしてからしっかりと除去してください。
  • VAT上に硬化したレジンを残さないでください。
※ 印刷不良やフィルム・LCDの損傷の要因となります。

造形物の取り外し

イメージ画像5-1
  • ビルドプレートと造形物の間に出来るだけ水平にスクレイパーを差し込んでください。
  • ビルドプレートに傷が入らないように注意してください。
※ ビルドプレート表面の大きな傷は印刷不良やフィルム・LCD破損の要因となります。
イメージ画像5-2
  • ビルドプレート表面は常に綺麗な状態を保ってください。
  • ビルドプレート表面に硬化したレジンや造形物が付着した状態は避けてください。
※ 印刷不良やフィルム・LCDの損傷に繋がります。

開梱セットアップ

レジンをレジンVATに注がれますと、機器の交換を受け付けることができなくなります。
あらかじめご留意いただいた上で作業をすすめてください。

本体納品時の梱包状態

梱包状態1

※レジンは本体に含まれません。

梱包状態2
梱包状態3

セットアップの流れ

Step.1開梱~設置

Step.1-1

① 本体を取り出します。

Step.1-2

② カバーを外し中の緩衝材、アクセサリーボックスを取り出します。

Step.1-3

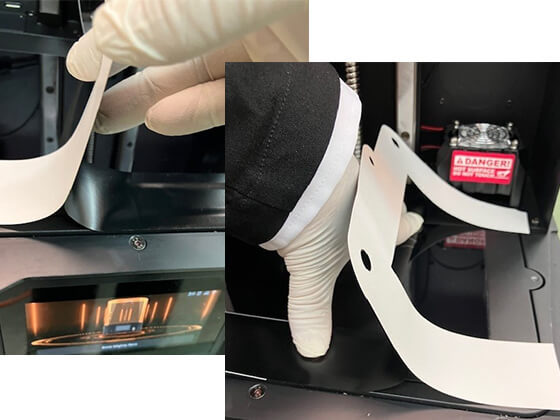

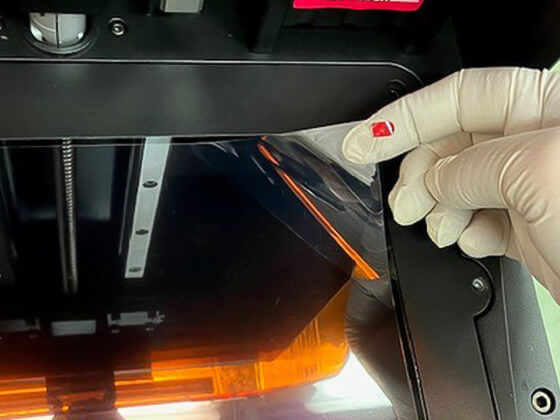

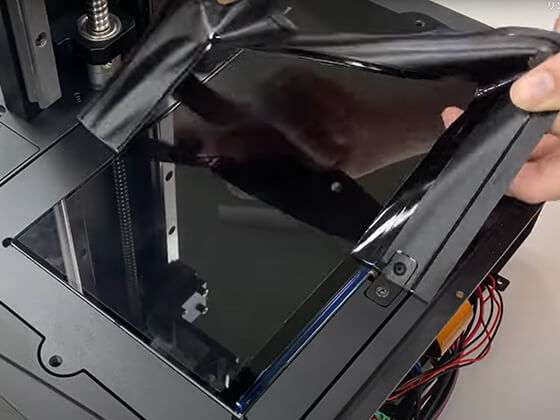

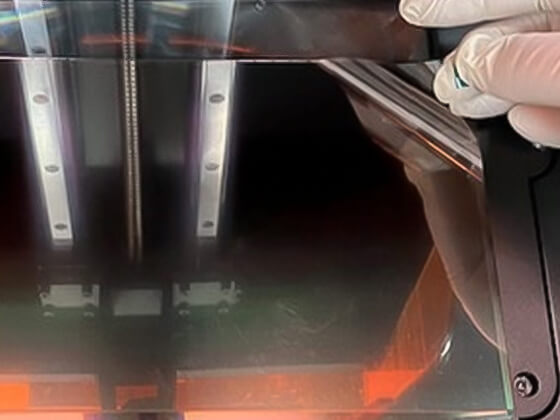

③ レジンVATとLCDパネルの保護フィルムを剥がします。

Step.1-4

④ ACアダプタを接続し、電源コンセントに差し込み電源スイッチをオンにします。

Step.2LCDテスト

Step.2-1

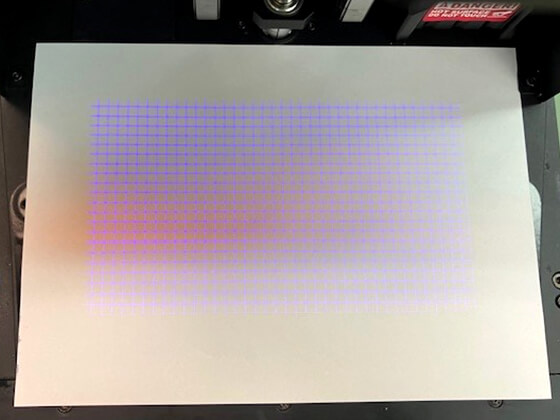

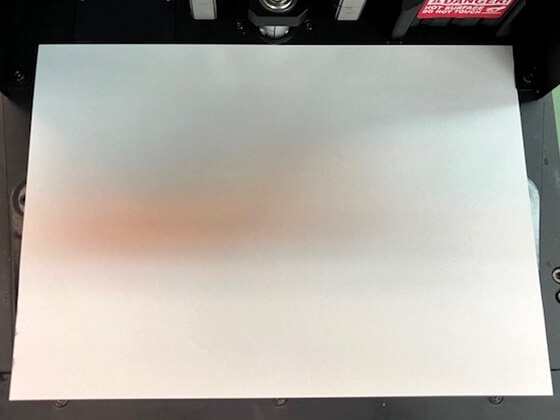

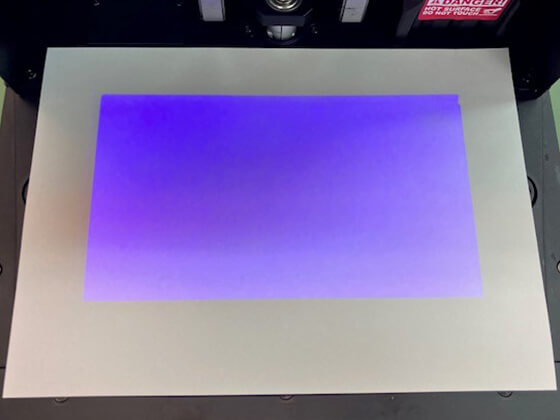

① LCDパネル上にA4紙を置きます。※保護メガネを着用してください。

Step.2-2

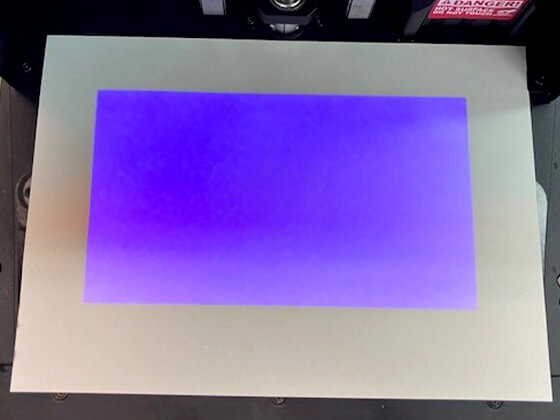

② LCDテストを実行します。

Step.2-3

③ 光っている個所に欠け等がないことを確認します。

Step.3水平調整

Step.3-1

① プラットフォームを取り付け、LCDパネル上にA4紙を1枚置きます。

Step.3-2

② オートレベリング調整を実行します。

Step.3-3

③ 四隅を軽く引張り、均等に圧がかかっているかを確認します。

Step.3-4

④ プラットフォームを上昇させ、A4紙を取り除きます。

Step.3-5

⑤ レジンVATを取り付けます。

Step.4レジン注入

Step.4-1

① レジンボトルを良く振り、中を攪拌します。

Step.4-2

② レジンをレジンVAT内のMAX線を超えないよう注意して注ぎます。

Step.4-3

③ 機器カバーを閉めます。

機械操作方法

操作パネル

メインメニュー

メインメニュー画面
印刷アイコン
印刷:印刷データの読み出し
ツールアイコン
ツール:Z軸制御、バットの洗浄、LCDテスト、Z軸の校正
設定アイコン
設定:言語、ネットワーク、ハードウェアテスト、リモコン、システム
情報アイコン
情報:プリンター情報、エラーログ、ソーシャルメディア

印刷

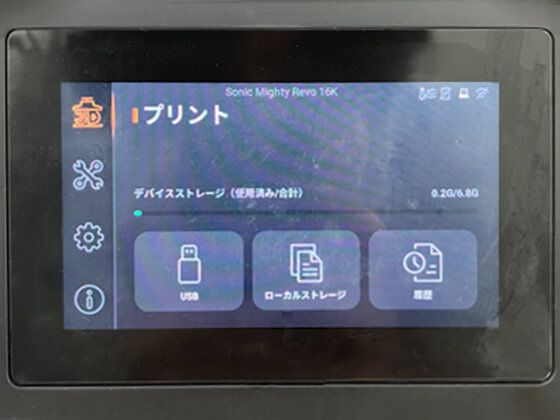

印刷画面
USBアイコン
USB:USB内のデータを選択し造形可能
ローカルストレージアイコン
ローカルストレージ:ネットワークで送信したデータの保管・造形が可能
履歴アイコン
履歴:造形履歴(ファイル名/造形時間)の確認

ツール

ツール画面
Z軸制御アイコン
Z軸制御:Z軸の動作に関わる項目
Z軸制御画面
バットの清掃アイコン
バットの清掃:バット清掃のための底面露光
ヒーターアイコン
ヒーター:ヒーター設定のON/OFF
自動注液/吸引アイコン
自動注液/吸引:レジンの自動注液のON/OFF レジンの吸引
ライトアイコン
ライト:庫内のライトの点灯・消灯

設定

設定画面
言語アイコン
言語:画面表示の言語設定

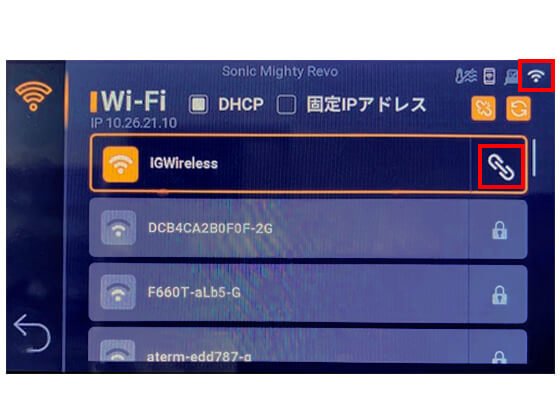

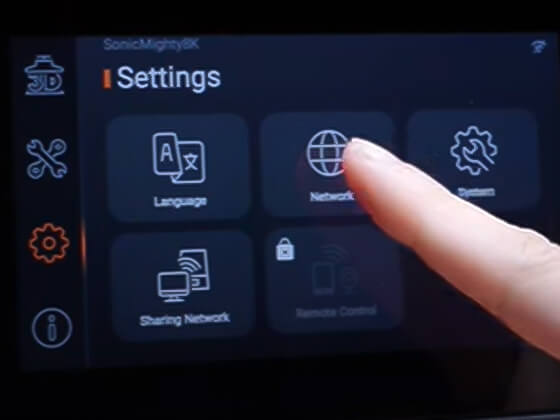

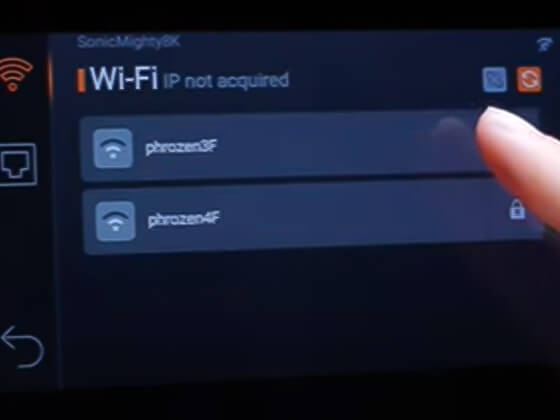

ネットワークアイコン
ネットワーク:ネットワーク接続設定
ハードウェアテストアイコン
ハードウェアテスト:LCDテスト等の動作確認
リモコンアイコン
リモコン:Phrozen GOとの連動、ダウンロード用QRコードの表示
システムアイコン
システム:スタンバイ時間・残留物の確認等の設定

情報

情報画面
プリンター情報アイコン
プリンター情報:ファームウェアバージョン等の確認
エラーログアイコン
エラーログ:ログ情報をUSBにエクスポート
ソーシャルメディアアイコン
ソーシャルメディア:Phrozen公式サイト等のQRコードの表示

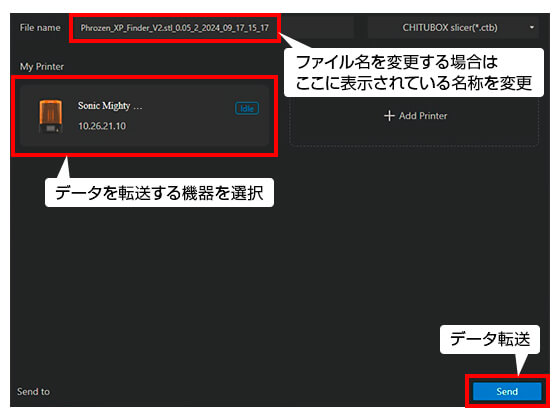

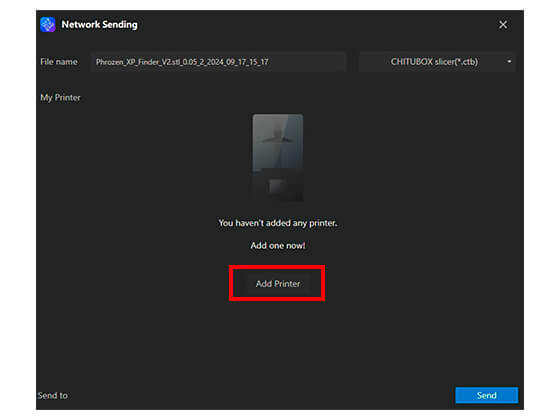

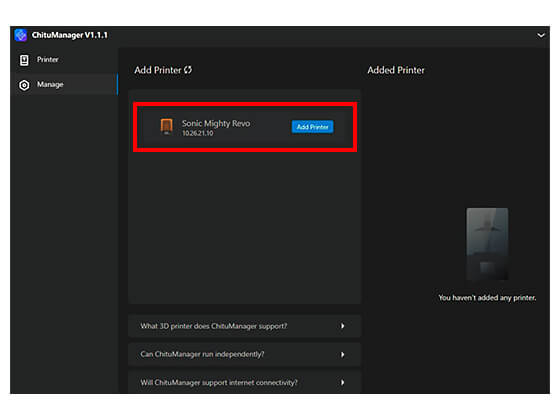

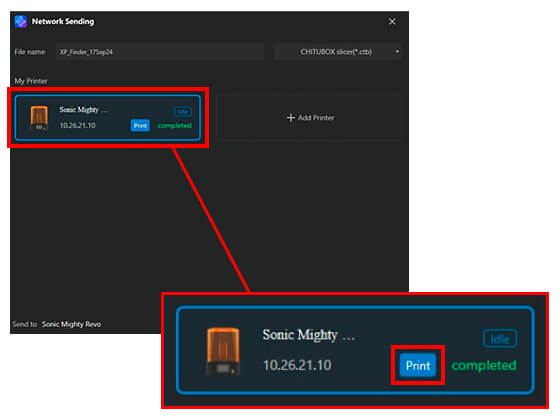

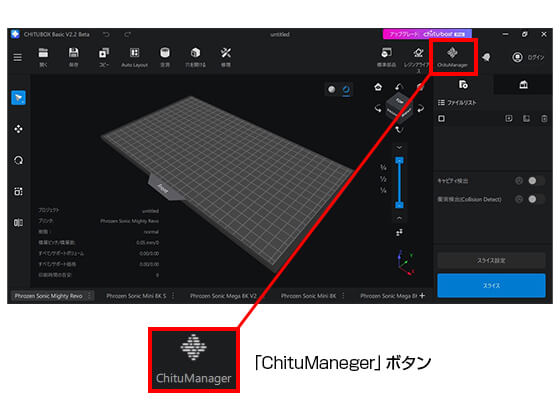

ソフトウェア操作

操作方法

メイン画面

メイン画面

印刷データ取り込み

イメージ画面1

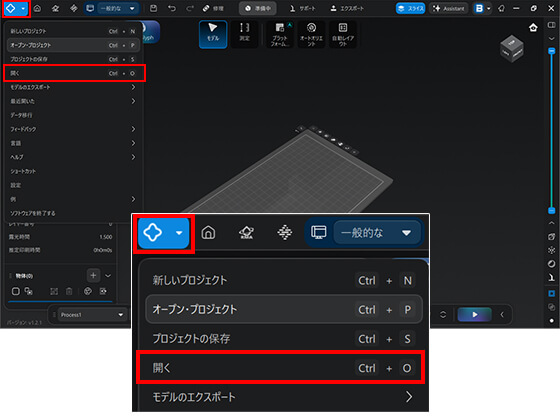

① ファイルを開くから造形データを選択します。

イメージ画面2

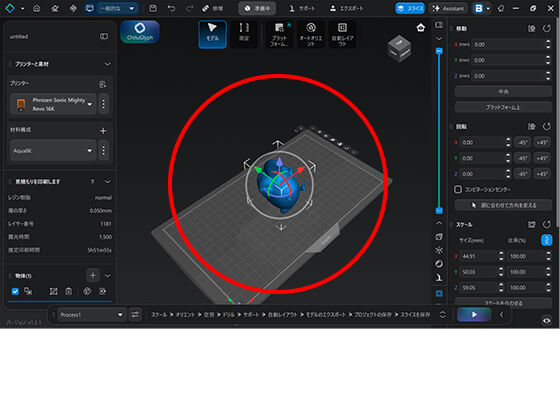

② 造形エリアに造形データが取り込まれたことを確認します。

造形データの配置

イメージ画面1

① 移動、回転、スケールを使用して造形エリア内に収まるようにデータを配置します。

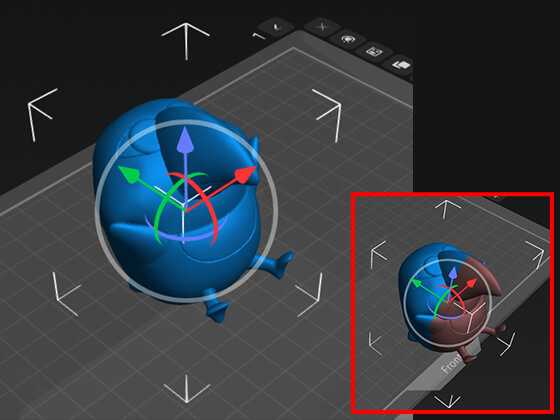

イメージ画面2

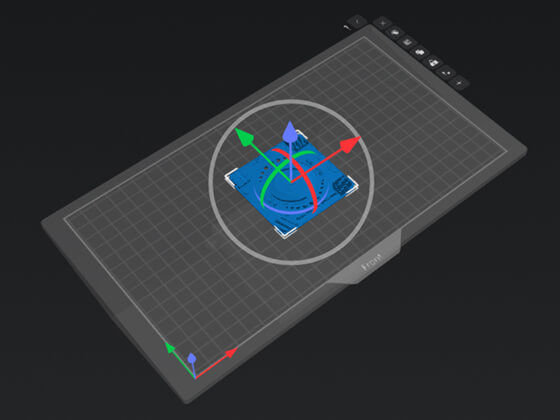

② 造形エリアに造形データが収まっていることを確認します。

サポートの取り付け

イメージ画面1

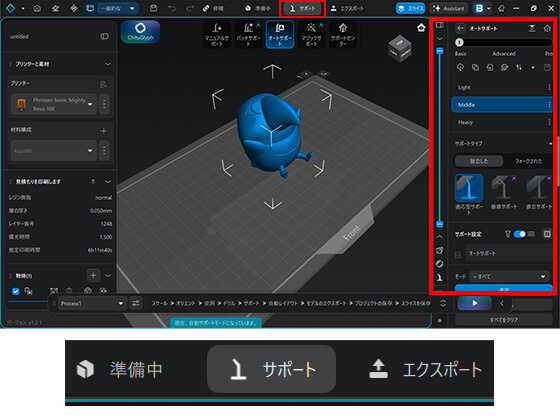

① サポート設定にてサポートを取り付けます。

イメージ画面2

② サポートの状況を確認し、不足個所があれば追加します。

スライスデータの作成

イメージ画面1

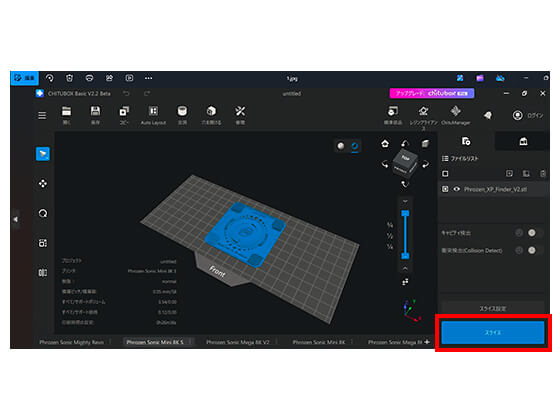

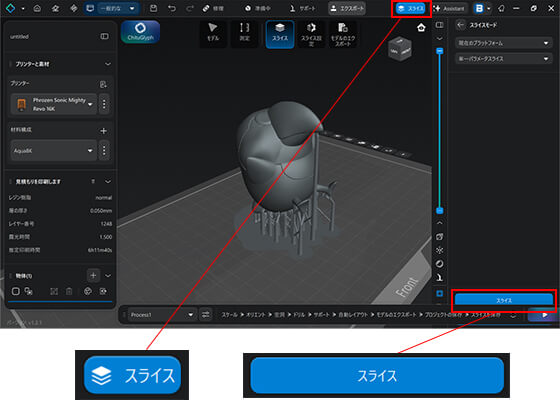

① 印刷設定よりスライスを押します。

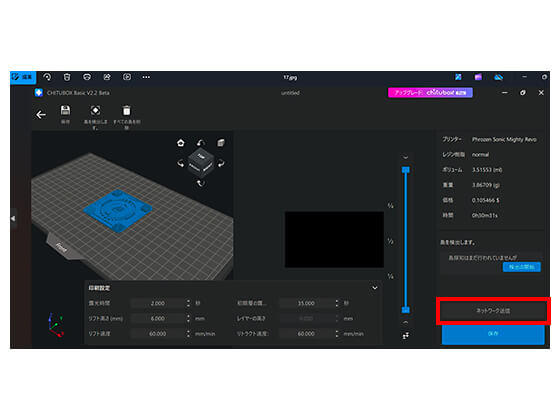

イメージ画面2

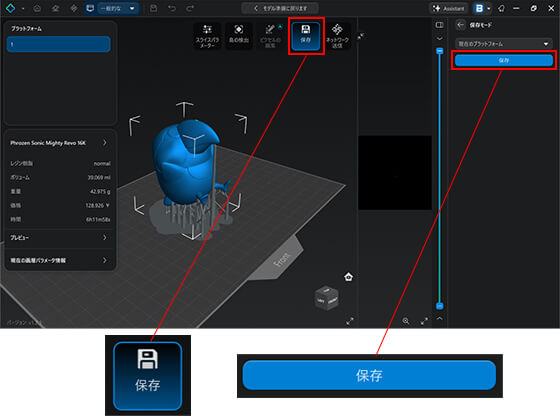

② 保存を押して作成されたスライスデータを保存します。

レジンパラメータ

印刷パラメータ設定

イメージ画面1

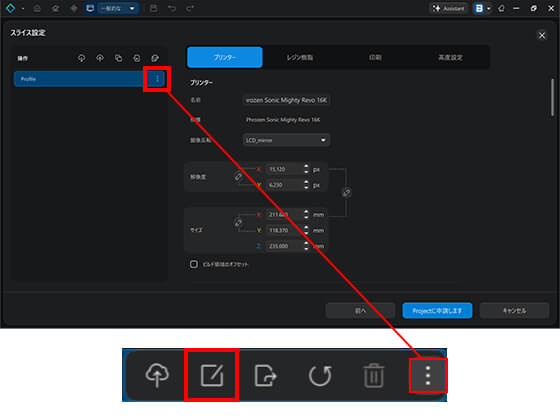

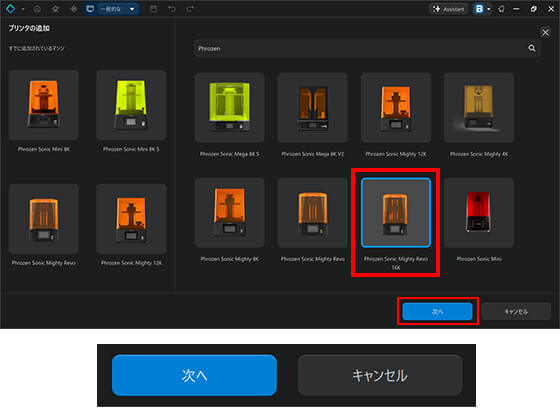

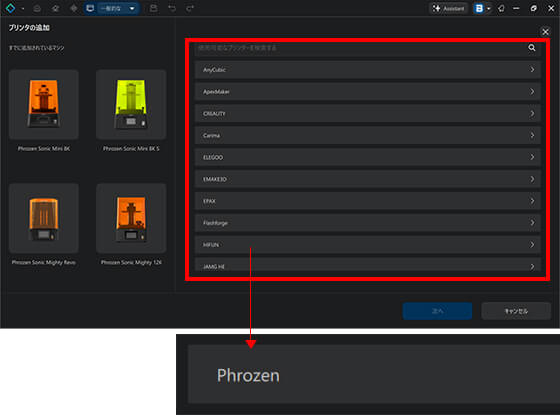

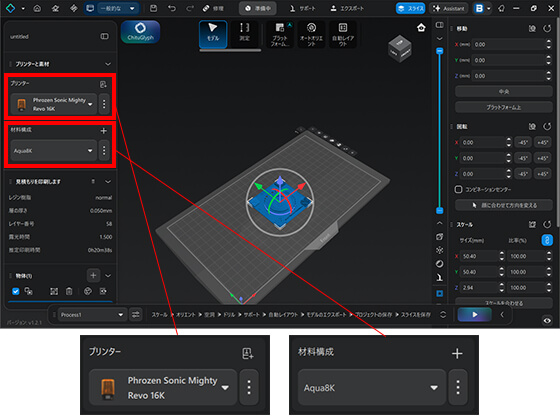

① ご利用の機器を選択します。

イメージ画面2

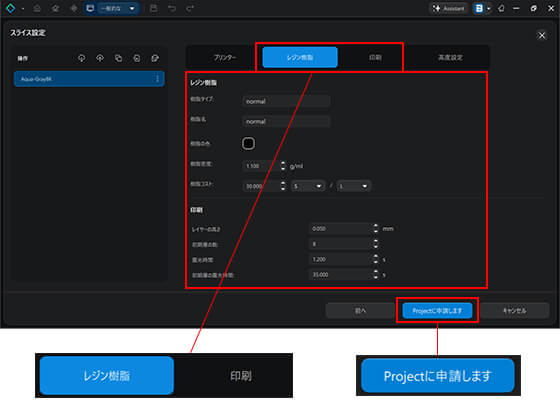

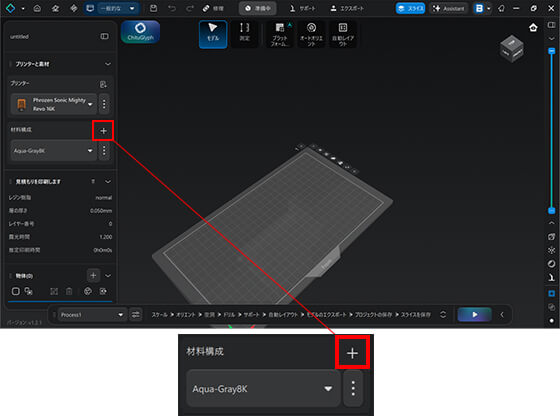

② スライス設定をクリックします。

イメージ画面3

③ ご利用になるレジンを選択します。

イメージ画面4

④ 印刷タブをクリックします。

イメージ画面5

Phrozen3d.comよりご利用のレジンパラメータを検索します。

イメージ画面6

⑥ 検索したレジンパラメータを入力します。

パラメータ調整用テストデータフローズン製品でパラメータを調整する際に使用するテストデータです。ダウンロードファイルを解凍してご利用ください。
Phrozen_XP_Finder_V2.stl(圧縮形式:ZIP/3.34MB)

後処理方法

後処理を実施する際は必ずニトリルグローブをご使用してください。※臭いが気になる場合はマスクをご使用ください。※レジンが跳ねる恐れがございますので、汚れても良い服装でおこなってください。
用意するもの
  • ニトリルグローブ(必須)
  • スクレーパー
  • 洗浄液(必須)
  • 容器(必須)
  • 二次硬化ユニット(必須)
  • ニッパー等(必須)
  • マスク(必須)
  • 刷毛(任意)
  • 服装(任意)
後処理手順1

① 造形が問題なくできていることを確認します。

後処理手順2

② スクレーパーを使用し造形物をビルドプレートから取り外します。

後処理手順3

③ 洗浄液を入れた容器でしっかり洗浄します。

後処理手順4

④ 洗浄後十分に乾燥させます。

後処理手順5

⑤ 二次硬化ユニットでキュアリングをします。

後処理手順6

⑥ ニッパー等を使用してサポートを取り除きます。

後処理手順7

⑦ 完成です。

Castable Resinの場合

後処理を実施する際は必ずニトリルグローブをご使用してください。※臭いが気になる場合はマスクをご使用ください。※レジンが跳ねる恐れがございますので、汚れても良い服装でおこなってください。※グリセリンを使用することにより、二次硬化を促進させます。
用意するもの
  • ニトリルグローブ(必須)
  • スクレーパー
  • 洗浄液(必須)
  • 容器(必須)
  • 二次硬化ユニット(必須)
  • ニッパー等(必須)
  • マスク(必須)
  • 刷毛(任意)
  • 服装(任意)
  • グリセリン(任意)
  • 透明なガラス容器(任意)
後処理手順1

① スクレーパーを使用し造形物をビルドプレートから取り外します。

後処理手順2

② 洗浄液を入れた容器でしっかり洗浄します。(洗浄は30秒以内におこなってください)

後処理手順3

③ 洗浄後十分に乾燥させます。

後処理手順4

④ ガラスの容器にモデルを入れ、モデルが完全に浸かるまでグリセリンを入れます。

後処理手順5

⑤ 二次硬化ユニットで容器ごとキュアリングをします。(30分間)

後処理手順6

⑥ モデルを軽く押してしっかり硬化されていることを確認します。(必要に応じて再度二次硬化をおこないます)

後処理手順7

⑦ 水を使用して、しっかりグリセリンを落とします。

後処理手順8

⑧ しっかり乾燥をさせて完成です。(エアーを使用するのも効果的です)

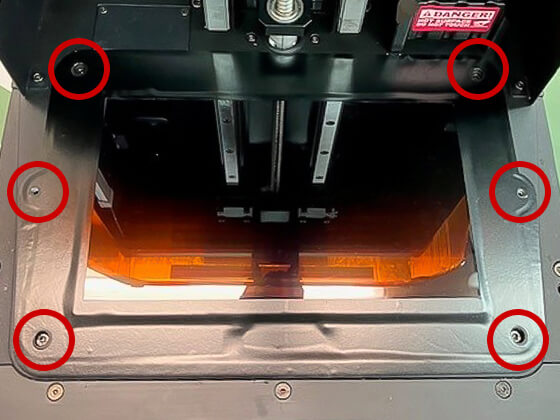

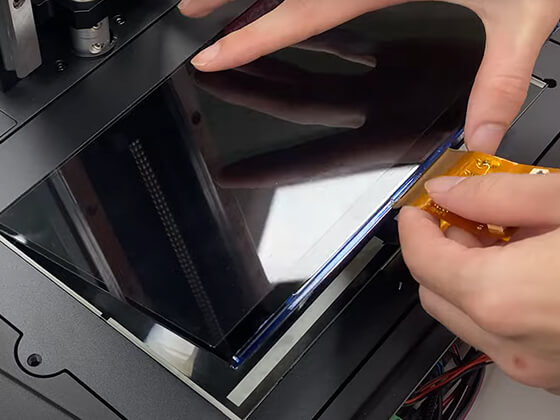

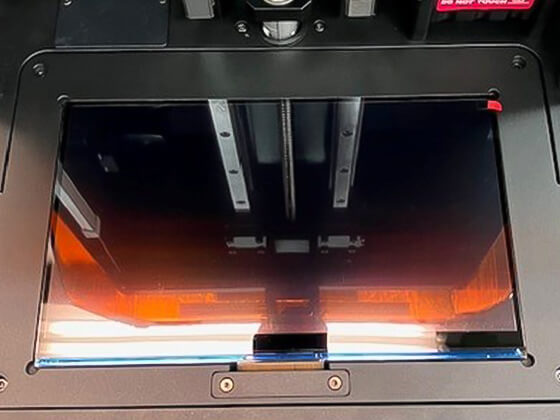

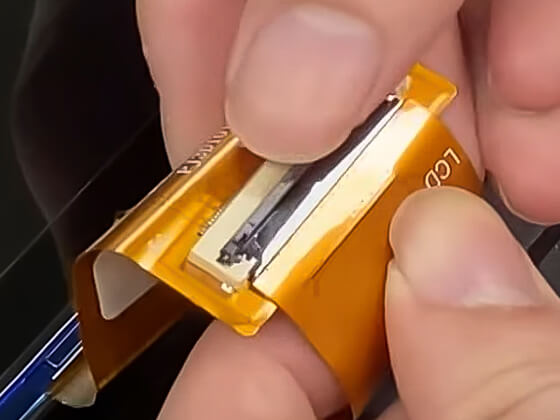

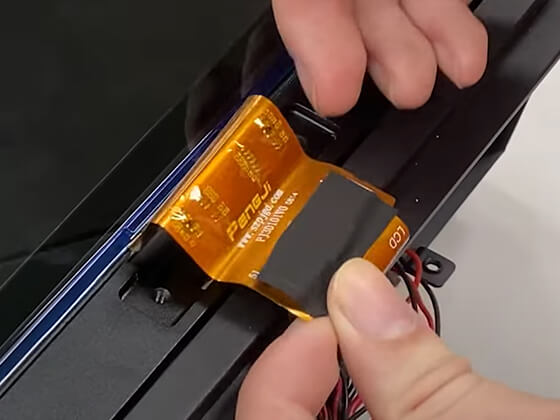

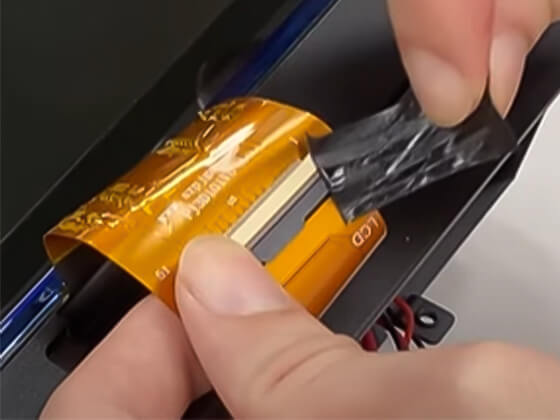

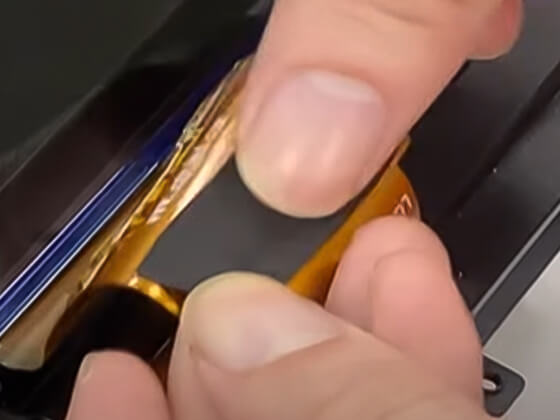

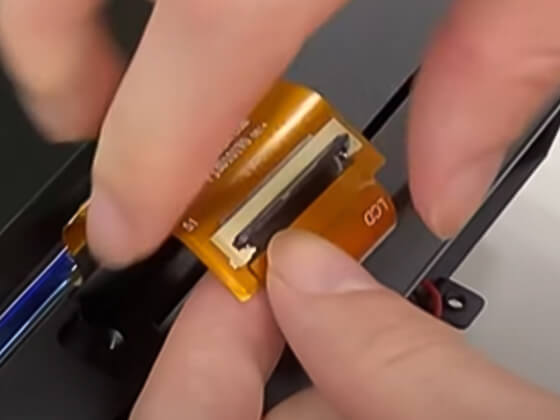

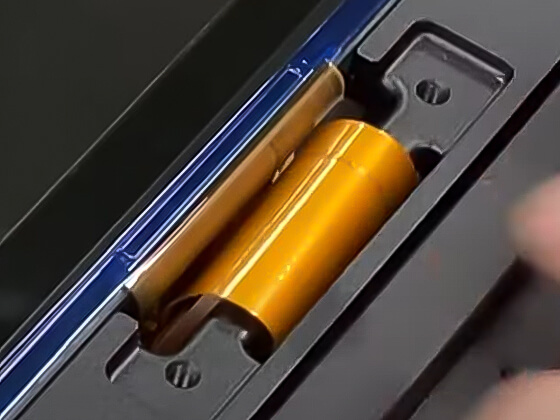

消耗品交換

フィルムの交換

用意するもの
  • 交換用フィルム
  • 六角レンチ(2mm, 2.5mm, 3mm)
  • ニトリルグローブ
  • 布タオル(キッチンペーパー)
  • 洗浄液
  • カッター
フィルム交換手順1

① レジンバットを清掃します。

フィルム交換手順2

② 裏返し見えているネジを四隅からすべて外します。

フィルム交換手順3

③ フレームごとフィルムを取り外します。

フィルム交換手順4

④ 取り出したフレームを裏返し、見えているネジをすべて取り外します。

フィルム交換手順5

⑤ フレームを取り外し、レジンバット本体と共にあらためて清掃します。

フィルム交換手順6

⑥ 新しいフィルムをフレームに挟みます。ネジ穴から穴を空けます。※フィルムがたわみすぎないように注意してください。※フィルムは光沢の強い面が造形物側になるよう注意してください。

フィルム交換手順7

⑦ フィルムがたわまないよう注意しつつネジを締めます。※ネジは対角に止めます。

フィルム交換手順8

⑧ フレームをレジンバットにはめ、ネジを締めます。※ネジは対角に止めます。

フィルム交換手順9

⑧ 余ったフィルムをフレームの外苑に沿って切り落とします。

フィルム交換手順10

⑨ フィルムにきちんとテンションがかかり、ヨレや傷が無いことを確認してください。※水を入れてしばらく放置し、漏れが無いことを確認してください。

メンテナンス

Z軸清掃・グリスアップ

イメージ画面1

① ビルドプレートを一番上まで上昇させます。

イメージ画面2

② ビルドプレート、レジンバットを取り外します。

イメージ画面3

③ パーツクリーナ―(防さび剤等が含まれていないもの)等を染みこませた布でZ軸のレール、シャフトを清掃します。(推奨パーツクリーナ―:WD40)※この際、Z軸を10mm程度ずつ上下させ、レール・軸受け内のグリスもしっかり清掃します。

イメージ画面4

④ Z軸レール、シャフトにグリスを塗布します。(推奨グリス:レール/NSK製AS2、シャフト/NSK製LR3)

イメージ画面5

⑤ Z軸を上下させグリスを馴染ませます

レジンバット清掃

イメージ画面1

① レジンバットを取り外します。

イメージ画面2

② 茶こしなどでレジンバット内のレジンを濾しつつ回収します。

イメージ画面3

③ レジンバットをアルコール等にて清掃します。※擦らないように注意してください。※レジンバットをアルコールに漬け込むのはNGです。

イメージ画面4

④ レジンバットのフィルム状態を目視で確認します

LCDパネル清掃

イメージ画面1

① レジンバットを取り外します。

イメージ画面2

② LCDパネル表面を擦らないように注意してアルコール等で清掃します。

イメージ画面3

③ LCDパネル表面にてレジンが固まってしまっている場合、アルコールを染みこませたキッチンペーパーを被せ、しばらく放置します。塊が溶けたら、吸い取るようにレジンを除去してください。※絶対に擦らないでください。

本体・カバー清掃

イメージ画面1

① レジンバットを取り外します。

イメージ画面2

② 本体、カバーについているレジンをアルコール等で清掃します。

イメージ画面3

③ レジンが固まってしまっている場合、アルコールを染みこませたキッチンペーパーを被せ、しばらく放置します。塊が溶けたら、レジンを除去してください。

オプション

Pump & Fill 自動レジン供給フィーダーの取り付け

本体の取り付け準備

イメージ画面1

① ビルドプレートを一番上まで上昇させ、造形プレート、レジンVAT、空気清浄機を取り外します。※内部カメラも干渉を防ぐために、上部に移動させます。

イメージ画面2

① 内部の奥にあるカバーを六角レンチを使用して取り外します。(カバーは大切に保管してください)

イメージ画面3

② 機器背面カバーにあるキャップを取り外します。

イメージ画面4

③ 機器背面下部パネルを六角レンチを使用して取り外します。

ノズルユニットの取り付け

イメージ画面1

① ノズルユニットを準備します。

イメージ画面2

② 内部奥のカバーを取り外した下にある穴に、ノズルユニットの配線を通します。

イメージ画面3

③ 機器背面カバーの穴にノズルユニットのチューブを通します。

イメージ画面4

④ ノズルユニットを内部奥のカバーが固定されていたネジ、ネジ穴を利用して固定します。

イメージ画面5

⑤ 本体内部の基盤にノズルユニットの配線を接続します。※基盤と配線のコネクタの色を合わせてください。

イメージ画面6

⑥ 背面パネルを取り付けて、ノズルユニットの取り付けは完了です。

イメージ画面7

取り外した内部奥のカバーや背面カバーのキャップは余剰パーツになりますので、大切に保管してください。

ポンプユニットの取り付け

イメージ画面1

① ポンプユニットを準備します。

イメージ画面2

② ポンプデータケーブルを本体背面に繋げます。

イメージ画面3

③ レジンボトルに繋がっているチューブを白いチューブの左側に、ノズルユニットに繋がっているチューブを白いチューブの右側に取りつけます。

イメージ画面4

④ ポンプユニットとボトルキャップをケーブルで接続します。これでPump & Fill 自動レジン供給フィーダーの取り付けは完了です

動作確認

イメージ画面1

① ツールメニュー内の自動注液/吸引が点灯していることを確認します。

イメージ画面2

② 自動注液をオンにします。

イメージ画面3

③ 造形時の注入の際にポンプローターがスムーズに動作することを確認します。
